iPhone 5 - la prima dissezione ci svela tuti i suoi segreti
21 Settembre 2012 | Max Capitosti
APPLE CERCA Il team di iFix it ci offre la prima dissezione del nuovo iPhone 5, nel giorno del grande debutto dell'ultimo smartphone di Apple sul mercato statunitense e in alcune nazioni europee.
La prima cosa che emerge dal 'teardown' effettuato da iFixit è la maggiore semplicità con cui è possibile accedere alla scocca, svitando due viti (le solite pentalobiche utilizzate da Apple) per rimuovere il display in modo analogo a quanto avveniva sul vecchio iPhone 3G S. Di conseguenza anche l'eventuale sostituzione del display potrà avvenire in meno tempo (vetro frontale, pannello touchscreen e display sono fusi insieme, redendo in questo modo più costosa la sostituzione). All'occorrenza anche la batteria si dimostra molto semplice da sostituire, operazione comunque sempre da lasciar fare ad un tecnico specializzato.
La batteria dell' iPhone 5 è prodotta da Sony ed ha una capacità di 1440 mAh (3.8V - 5.45Wh), contro i 1432 mAh (3.7V - 5.3Wh) di iPhone 4S. Niente se paragonata a quella da 2100 mAh del Galaxy S III. Il nuovo iPhone 5 può contare sulla presenza di ben tre microfoni, il motorino per la vibrazione è di tipo tradizionale, a differenza di quello del precedente iPhone, di tipo lineare. IFixit osserva inoltre che molti componenti di marginale importanza sono saldati su una singola piattina, rendendo più costosa la riparazione qualora soltanto uno di essi dovesse guastarsi.

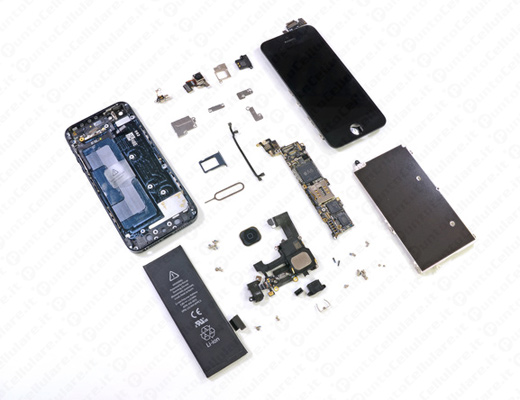

iPhone 5 - le immagini della dissezione
L'elenco dei componenti elettronici sulla scheda madre di iPhone 5:
- Skyworks 77352-15 GSM/GPRS/EDGE power amplifier module
- SWUA 147 228 is an RF antenna switch module
- Triquint 666083-1229 WCDMA / HSUPA power amplifier / duplexer module for the UMTS band
- Avago AFEM-7813 dual-band LTE B1/B3 PA+FBAR duplexer module
- Skyworks 77491-158 CDMA power amplifier module
- Avago A5613 ACPM-5613 LTE band 13 power amplifier
- Qualcomm PM8018 RF power management IC
- Hynix H2JTDG2MBR 128 Gb (16 GB) NAND flash
- Apple 338S1131 dialog power management IC
- Apple 338S1117 Elpida memory MCP for LTE
-STMicroelectronics L3G4200D (AGD5/2235/G8SBI ) low-power three-axis gyroscope
- Murata 339S0171 Wi-Fi module
