Samsung Galaxy S4 - la dissezione rivela uno smartphone facile da riparare
8 Maggio 2013 | Max Capitosti

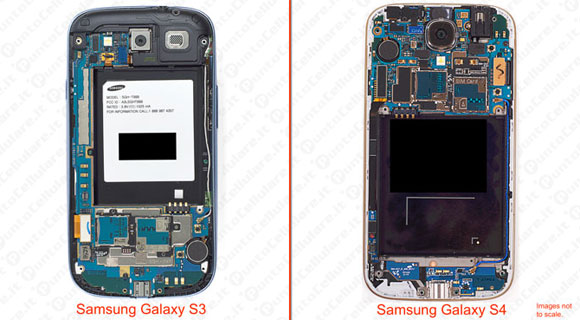

SAMSUNG ANDROID CERCA Una dissezione effettuata sul Samsung Galaxy S4 rivela per il nuovo top di gamma della casa coreana un'accurata progettazione, con una scheda elettronica completamente ridisegnata e con pochi aspetti in comune con quella del precedente Galaxy S III.
Lo smartphone si rivela come previsto molto facile da aprire, un particolare che contribuirà a rendere più rapidi ed economici eventuali interventi di riparazione. Il pannello touchscreen è ad ogni modo fuso con il display, rendendo necessaria la sostituzione di entrambi qualora uno di essi dovesse guastarsi. All'interno la batteria è stata spostata in basso, per far posto alla scheda elettronica. L'esame si riferisce al modello GT-i9505 del Galaxy S4, quello in commercio al momento anche sul mercato italiano con processore Qualcomm Snapdragon 600 Quad Core ad 1.9 GHz.
Samsung Galaxy S4
- Samsung K3QF2F200E-XGCB 2GB LPDDR3 RAM
- 1.9 GHz Qualcomm Snapdragon 600 APQ8064T quad-core processor (mounted under the RAM chip)
- Qualcomm MDM9215M 4G GSM/UMTS/LTE modem
- TAIWAN MBG965H 1311 BKU ARM E1
- Qualcomm PM8917 power management IC
- Toshiba THGBM5G7A4JBA4W 16GB eMMC (storage chip)
- 3757G2 D214C5 (According to iFixit and Chipworks, this chip is a Broadcom BCM4335 Single-Chip 5G WiFi 802.11ac MAC/Baseband/Radio, which also houses a Skyworks SKY85303-11 2.4 GHz, 256 QAM WLAN/Bluetooth Front-End Module.)
- Atmel UC128L5-U
- Skyworks 77619 multiband multimode power amplifier module for quad-band GSM/EDGE
- RF Micro Devices RF7307 linear power amplifier for LTE/UMTS/CDMA
- SWC GNF09
- Skyworks 77737 Power Amplifier Module for LTE Bands 12/17 (698-716 MHz)
- R5C0B W3406
- Qualcomm WTR1605L 7-band 4G LTE chip
- Silicon Image SiI8240 MHL 2.0 transmitter with HDMI input
- Broadcom BCM20794 NFC controller
- Qualcomm PM8821 power management IC
- Maxim Integrated MAX77803
- Synaptics S5000B touch controller
SEGUICI SU
FACEBOOKSEGUICI SU
TELEGRAM
Lo smartphone si rivela come previsto molto facile da aprire, un particolare che contribuirà a rendere più rapidi ed economici eventuali interventi di riparazione. Il pannello touchscreen è ad ogni modo fuso con il display, rendendo necessaria la sostituzione di entrambi qualora uno di essi dovesse guastarsi. All'interno la batteria è stata spostata in basso, per far posto alla scheda elettronica. L'esame si riferisce al modello GT-i9505 del Galaxy S4, quello in commercio al momento anche sul mercato italiano con processore Qualcomm Snapdragon 600 Quad Core ad 1.9 GHz.
Samsung Galaxy S4
L'elenco dei componenti elettronici presenti nel Samsung Galaxy S4:
- Samsung K3QF2F200E-XGCB 2GB LPDDR3 RAM
- 1.9 GHz Qualcomm Snapdragon 600 APQ8064T quad-core processor (mounted under the RAM chip)
- Qualcomm MDM9215M 4G GSM/UMTS/LTE modem
- TAIWAN MBG965H 1311 BKU ARM E1
- Qualcomm PM8917 power management IC
- Toshiba THGBM5G7A4JBA4W 16GB eMMC (storage chip)
- 3757G2 D214C5 (According to iFixit and Chipworks, this chip is a Broadcom BCM4335 Single-Chip 5G WiFi 802.11ac MAC/Baseband/Radio, which also houses a Skyworks SKY85303-11 2.4 GHz, 256 QAM WLAN/Bluetooth Front-End Module.)
- Atmel UC128L5-U
- Skyworks 77619 multiband multimode power amplifier module for quad-band GSM/EDGE
- RF Micro Devices RF7307 linear power amplifier for LTE/UMTS/CDMA
- SWC GNF09
- Skyworks 77737 Power Amplifier Module for LTE Bands 12/17 (698-716 MHz)
- R5C0B W3406
- Qualcomm WTR1605L 7-band 4G LTE chip
- Silicon Image SiI8240 MHL 2.0 transmitter with HDMI input
- Broadcom BCM20794 NFC controller
- Qualcomm PM8821 power management IC
- Maxim Integrated MAX77803
- Synaptics S5000B touch controller
